加钞间自助设备线路整理

产品介绍

加钞间自助设备线路管理器HS-360系列是一款针对银行加钞间线路形象、安全、管理等需求定制的“加钞间线路解决方案”。可全面提升加钞间线路形象、解决加钞间线路安全、改善加钞间线路管理等问题。同时具有防水、防火、防鼠、抗干扰等功能。

产品包括以下部分组成:

★电源插座防护罩

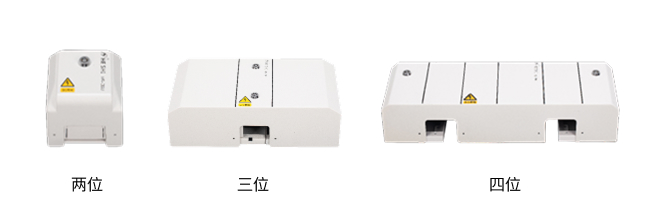

电源插座防护罩（壁插罩86型）HS-360-FHZ861/2/4

电源插座防护罩（壁插罩118型）采用双层设计，外钣金内绝缘片，具有阻燃绝缘功能。同时具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。壁插罩有双位、三位及四位可供选择。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	138mm*110mm*75mm（两位）
	175mm*110mm*75mm（三位）
	215mm*110mm*75mm（四位）

---

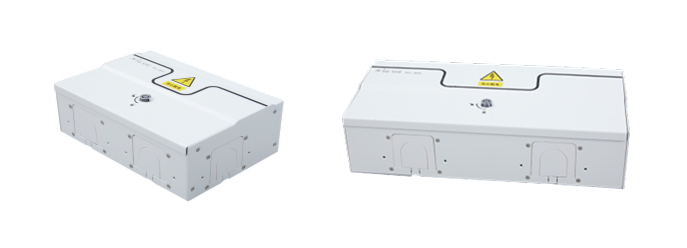

★组合式电源插座防护罩HS-360-ZH200/300

组合式电源插座防护罩采用双层设计，外钣金内绝缘片，具有阻燃绝缘功能。同时具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。可以同时兼容安装86型和118型等多种插座。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	200mm*142mm*74mm
	300mm*142mm*74mm

---

★路由器盒HS-360-LYQ

路由器盒采用双层设计，外钣金内绝缘片，具有阻燃绝缘功能。同时具有锁止功能，需借助专用钥匙才能开启，防止无开启造成网络数据丢失，两侧预留有天线出口，不影响信号传输。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	82mm*77mm*29mm

---

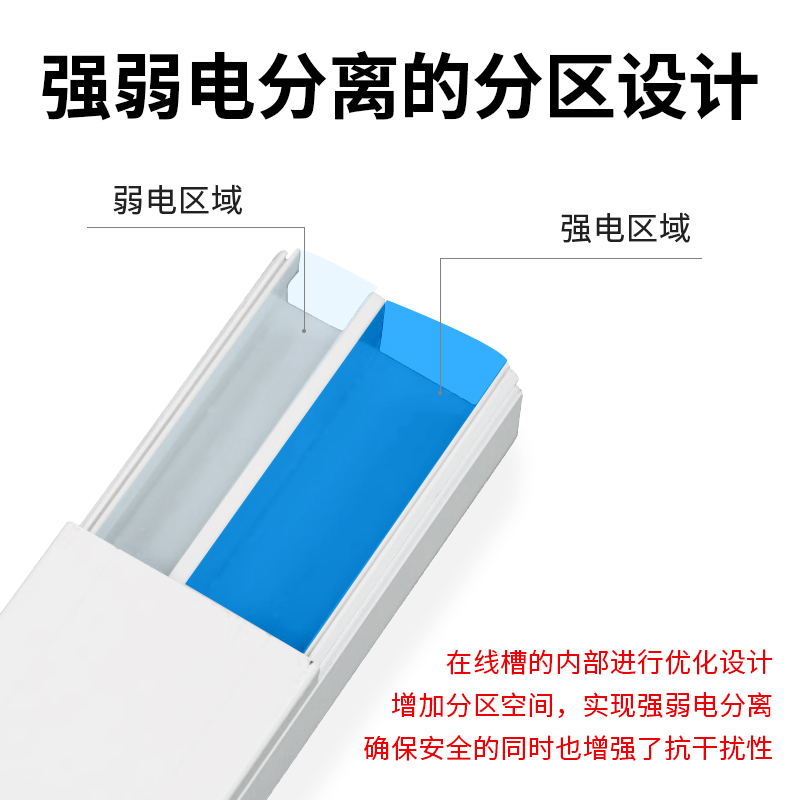

金属双层线槽HS-360-XC100

线槽采用双层设计，外铝合金内塑料，实现绝缘阻燃功能，中间隔板可实现强弱电分离。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	1mx100mmx50mm

---

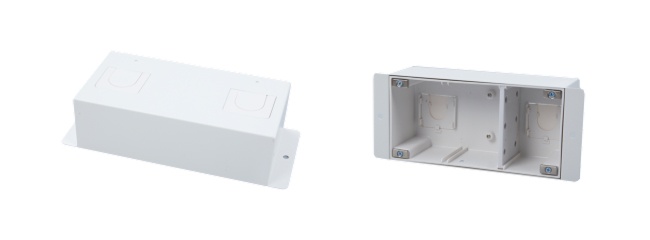

★出线罩HS-360-CXZ01

出线罩采用双层设计，外钣金内塑料，实现绝缘阻燃功能，中间隔板可实现强弱电分离，配合金属波纹管使用，主要用于自助设备出线端电源线和网线的防护。有两种安装方式（磁吸式和螺丝固定）

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	240mm*102mm*68mm

---

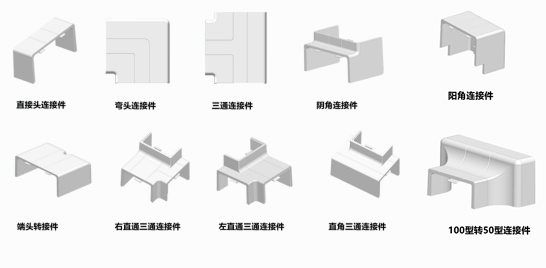

★线槽连接件

---

★金属波纹管(含绝缘阻燃布) HS-360-BWG01/02

金属波纹管采用金属材质，配有专用阻燃绝缘自卷管，实现绝缘阻燃功能，两端配有专用的塑料卡扣，配合电气线路管理盒、电气线路储线盒及出线罩使用，有两种规格可供选择（40cm和100cm）。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	长400mm，直径20mm
	长1000mm，直径20mm

实现了对电源插座、插头和线缆(网线)的刚性防护和密封防护，符合中华人民共和国公共安全行业标准--银行自助设备、自助银行安全防范要求GA38-2021中7.2.3的相关要求。

---

功能介绍

1、刚性防护：

通过电源插座防护罩、组合式电源插座防护置、出线罩、双层金属线槽、金属波纹管等配件实现线路隐藏以及从墙插(墙壁上强弱电接口)到设备全程性刚防护，防止外力损伤。

2、防触电保护：

外层金属喷塑绝缘处理;

内层阻燃绝缘ABS塑料。

壁插罩、电气线路管理盒、电气线路储线盒等均有锁止功能，须借助专用钥匙才能开启，防止误开启造成触电事故。

3、电器损伤保护：

防浪涌保护，过载保护。

4、强弱电分离：

强弱电线路实现物理隔离;

强弱电线路用金属层隔离实现信号屏蔽。

5、符合公安部《GA38-2021》7.2.3中银行自助设备的各种外接线缆、接插件均应置于封闭的刚性防护体内。

6、具有公安部型式检测报告。

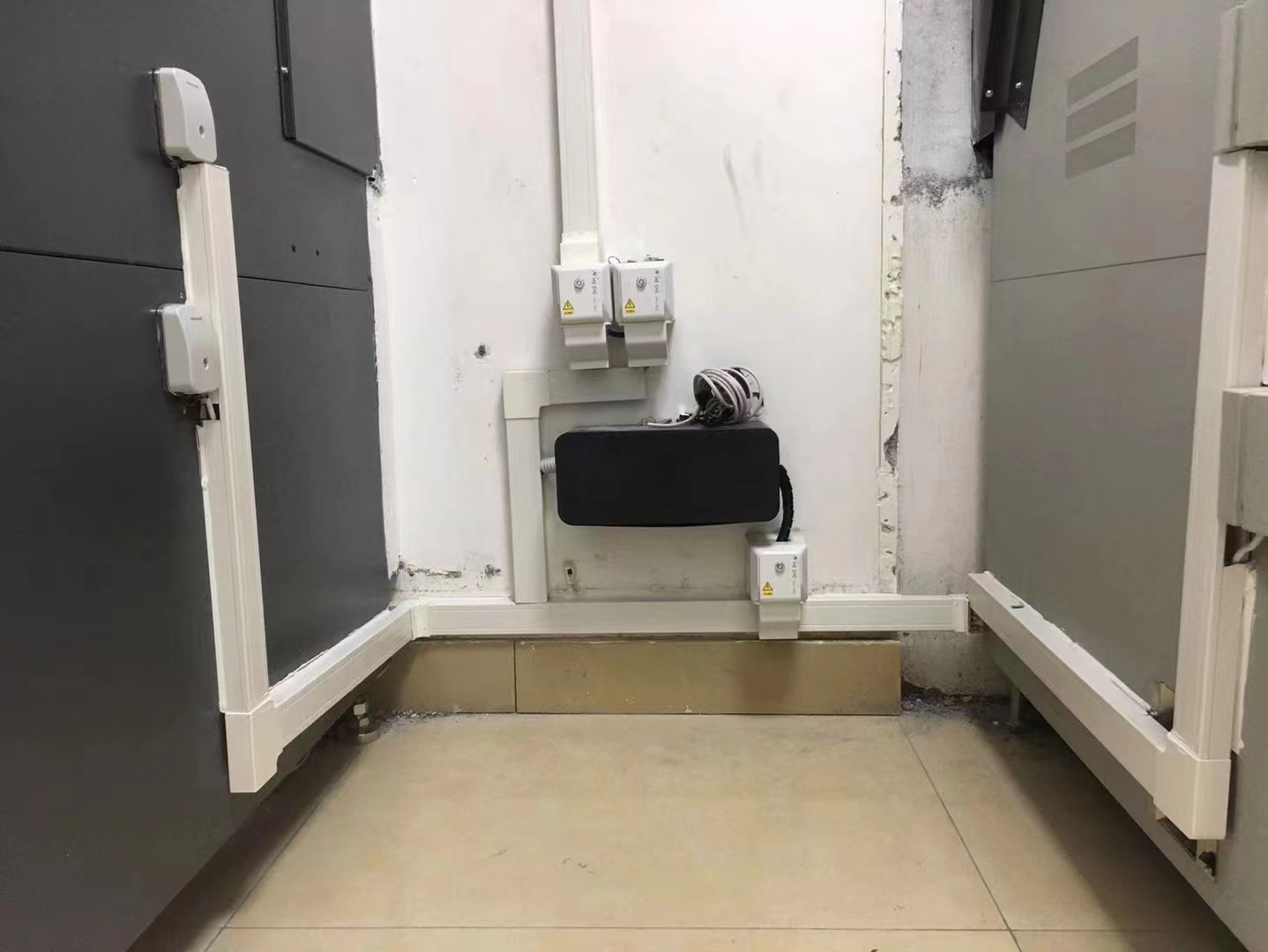

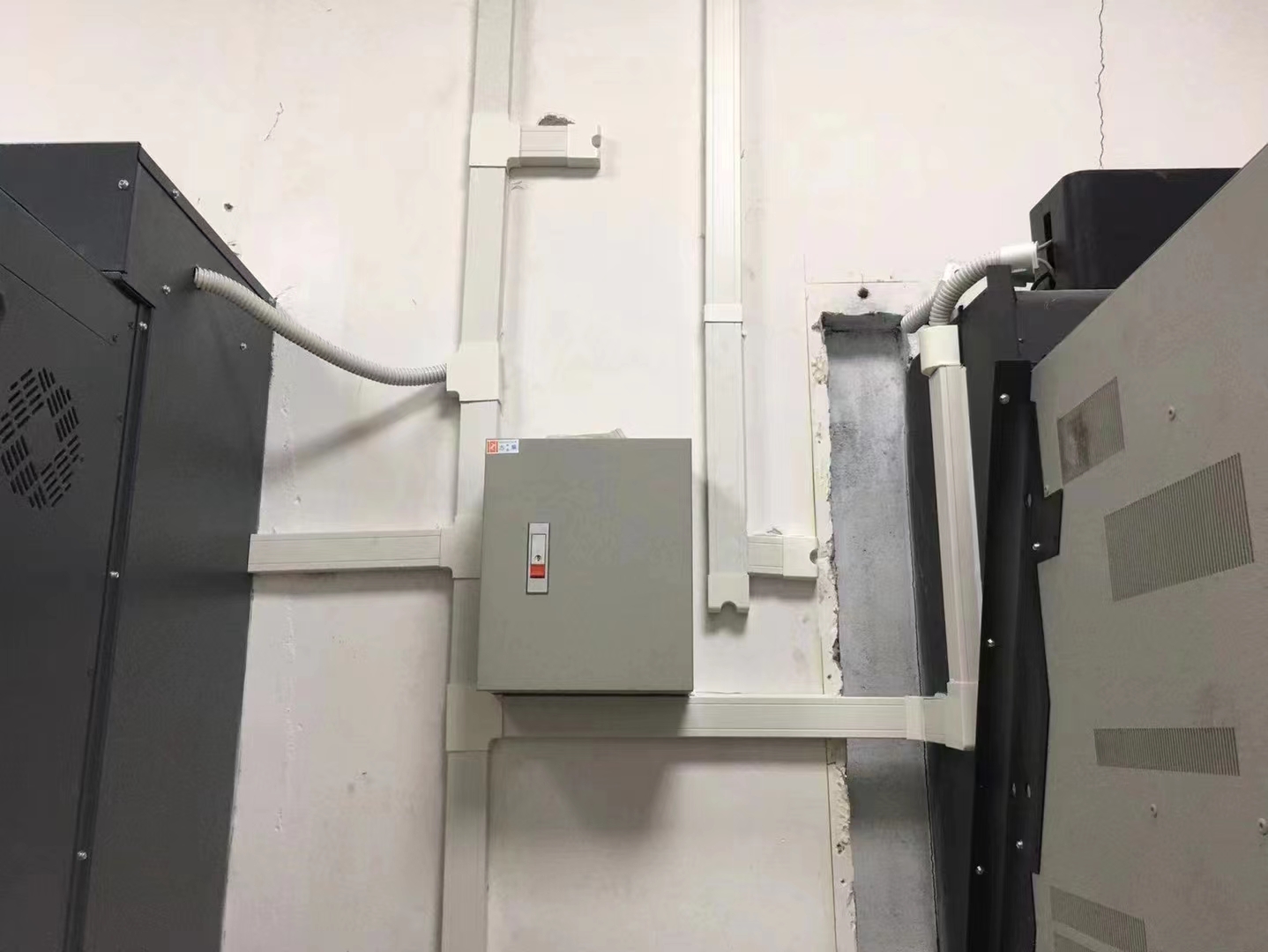

安装效果
