大厅自助设备线路整理 HS-360系列

产品介绍

大厅自助设备线路管理器HS-360系列是一款针对银行大厅线路形象、安全、管理等需求定制的“大厅线路解决方案”。可全面提升大厅线路形象、解决大厅线路安全、改善大厅线路管理等问题。同时具有防水、防火、防鼠、抗干扰等功能。

产品包括以下部分组成:

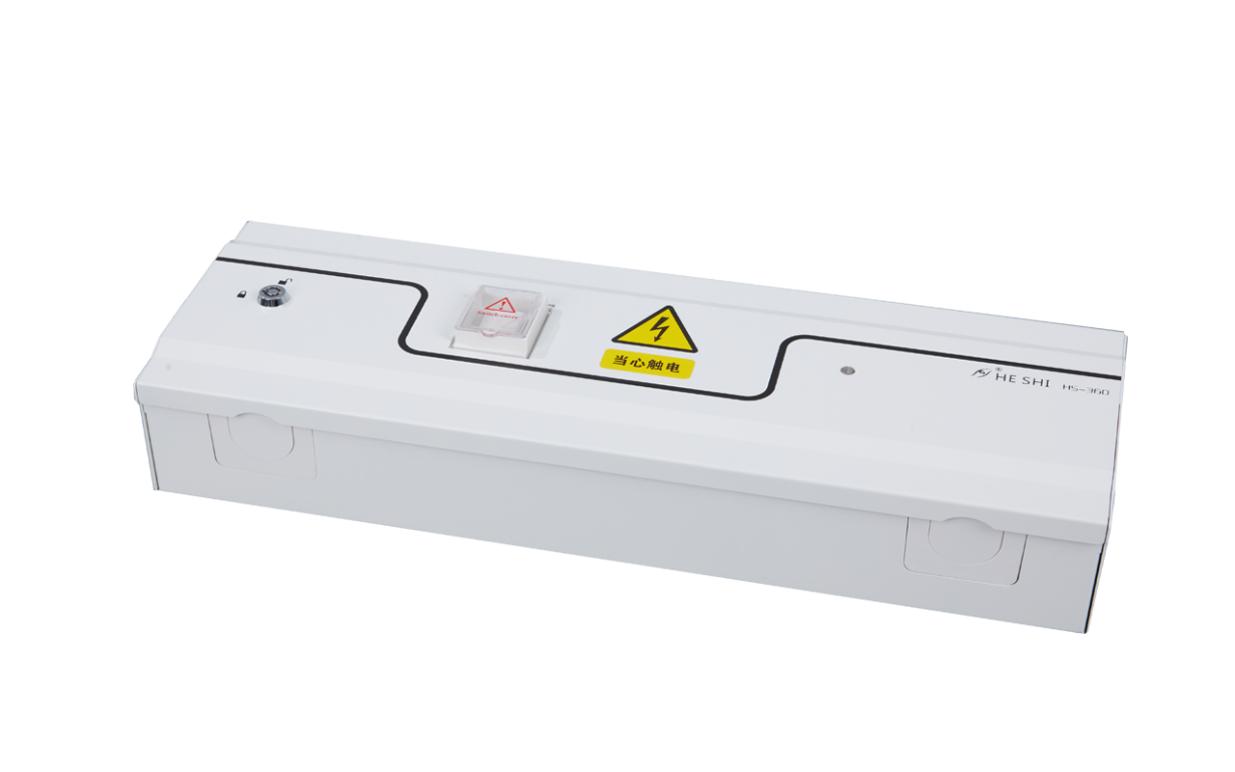

★电气线路管理盒（小）HS-360-001

电气线路管理盒采用外钣金内塑料材质，具有阻燃绝缘功能，中间隔板可实现分区域屯放线缆。管理盒内带有一个三位排插，最大可以满足三台设备的供电需求。输出电流10A，最大负载2500W。具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。

---

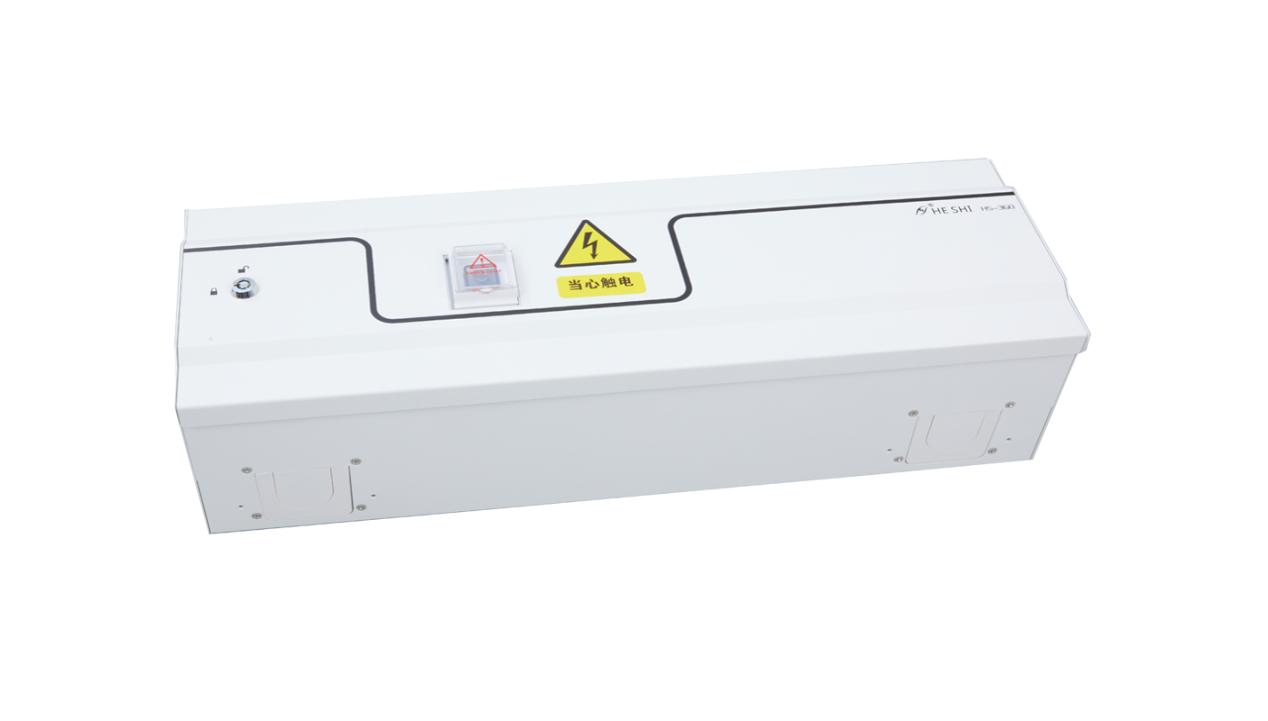

电气线路管理盒（大）HS-360-003

电气线路管理盒采用外钣金内绝缘片，具有阻燃绝缘功能，中间隔板可实现分区域屯放线缆。管理盒内带有一个四位排插，最大可以满足三台设备的供电需求。输出电流10A，最大负载2500W。具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。

---

★电气线路储线盒（小）HS-360-002

电气线路储线盒采用外钣金内塑料材质，具有阻燃绝缘功能，中间隔板可实现分区域屯放线缆，可以最大限度的收纳设备的电源线及网线。具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。

---

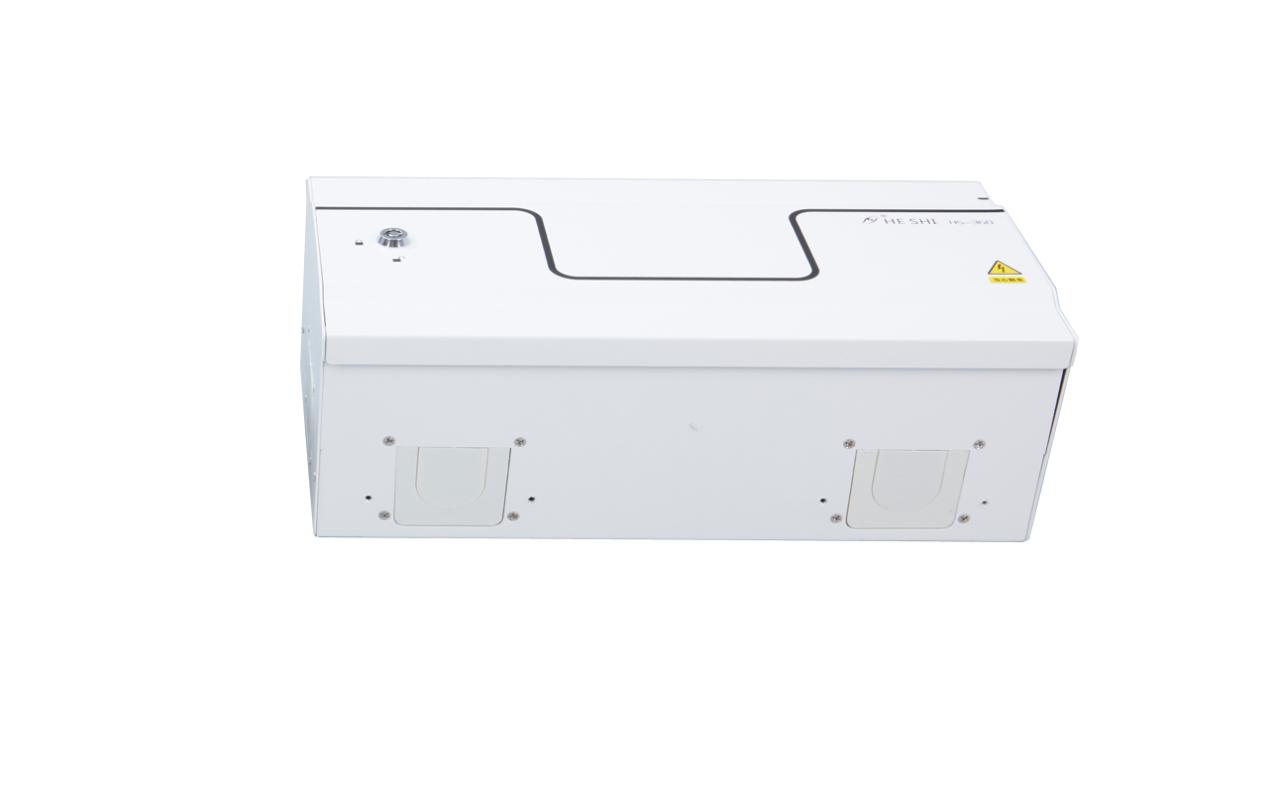

电气线路储线盒（大）HS-360-004

电气线路储线盒采用外钣金内绝缘片，具有阻燃绝缘功能，中间隔板可实现分区域屯放线缆，可以最大限度的收纳设备的电源线及网线。具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。

---

★电源插座防护罩(地插电源插座防护罩、壁插电源插座防护罩)

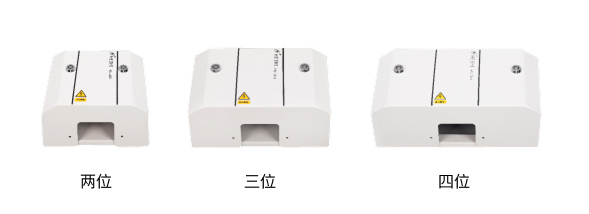

电源插座防护罩（壁插罩86型）HS-360-FHZ861/2/4

电源插座防护罩（壁插罩118型）采用双层设计，外钣金内绝缘片，具有阻燃绝缘功能。同时具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。壁插罩有双位、三位及四位可供选择

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	138mm*110mm*75mm（两位）
	175mm*110mm*75mm（三位）
	215mm*110mm*75mm（四位）

---

电源插座防护罩（壁插罩118型）HS-360-FHZ1182/3/4

电源插座防护罩（壁插罩118型）采用双层设计，外钣金内绝缘片，具有阻燃绝缘功能。同时具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。壁插罩有双位、三位及四位可供选择。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	138mm*110mm*75mm（两位）
	175mm*110mm*75mm（三位）
	215mm*110mm*75mm（四位）

---

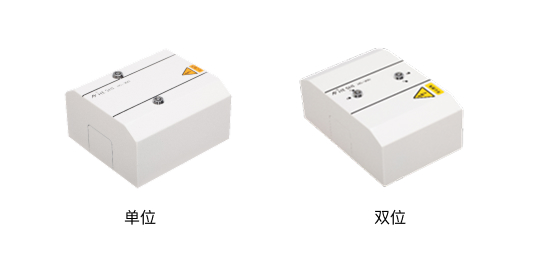

电源插座防护罩（地插罩）HS-360-FHZD01/02

电源插座防护罩（地插罩）采用双层设计，外钣金内绝缘片，具有阻燃绝缘功能。同时具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。壁插罩有单位、双位可供选择。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	150mm*140mm*80mm（单位）
	277mmx150mmx80mm（双位）

---

★组合式电源插座防护罩HS-360-ZH200/300

组合式电源插座防护罩采用双层设计，外钣金内绝缘片，具有阻燃绝缘功能。同时具有锁止功能，需借助专用钥匙才能开启，防止无开启造成触电事故。可以同时兼容安装86型和118型等多种插座。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	200mm*142mm*74mm
	300mm*142mm*74mm

---

★双层金属线槽HS-360-XC50

线槽采用双层设计，外铝合金内塑料，实现绝缘阻燃功能，中间隔板可实现强弱电分离。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	1mx50mmx25mm

---

★出线罩HS-360-CXZ01

出线罩采用双层设计，外钣金内塑料，实现绝缘阻燃功能，中间隔板可实现强弱电分离，配合金属波纹管使用，主要用于自助设备出线端电源线和网线的防护。有两种安装方式（磁吸式和螺丝固定）

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	240mm*102mm*68mm

---

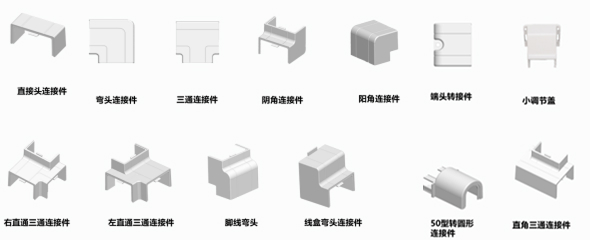

★线槽连接件

---

★金属波纹管(含绝缘阻燃布) HS-360-BWG01/02

金属波纹管采用金属材质，配有专用阻燃绝缘自卷管，实现绝缘阻燃功能，两端配有专用的塑料卡扣，配合电气线路管理盒、电气线路储线盒及出线罩使用，有两种规格可供选择（40cm和100cm）。

外壳防护等级	IP41、IP30
阻燃等级	V0级
外形尺寸	长400mm，直径20mm
	长1000mm，直径20mm

实现了对电源插座、插头和线缆(网线)的刚性防护和密封防护，符合中华人民共和国公共安全行业标准--银行自助设备、自助银行安全防范要求GA38-2021中7.2.3的相关要求。

功能介绍

1、电器损伤：

通过电器线路管理盒、储线盒、电源插座防护罩出线罩、金属波纹管、双层金属线槽等配件实现线路隐藏以及从墙插(墙壁上强弱电接口)到设备全程刚防护，防止外力损伤。

2、防触电保护：

金属外壳接地处理;

外层金属喷塑绝缘处理;

壁插罩及大厅管理主体均有锁止功能，须借助专用钥匙才能开启，防止误开启造成触电事故。

整体采用双层设计(含壁插罩、线槽、储线盒及金属波纹管)，外层为金属，内层为塑料，从取电插座到设备端全程防止电源线与金属外壳接触，从根本上杜绝触电事故发生。

3、电器损伤保护：

防浪涌保护，过载保护。

4、强弱电分离：

强弱电线路实现物理隔离;

强弱电线路用金属层隔离实现信号屏蔽

5、符合公安部《GA38-2021》7.2.3中银行自助设备的各种外接线缆、接 插 件 均 应 置 于 封 闭 的 刚 性防 护体内。

6、具有公安部型式检测报告。

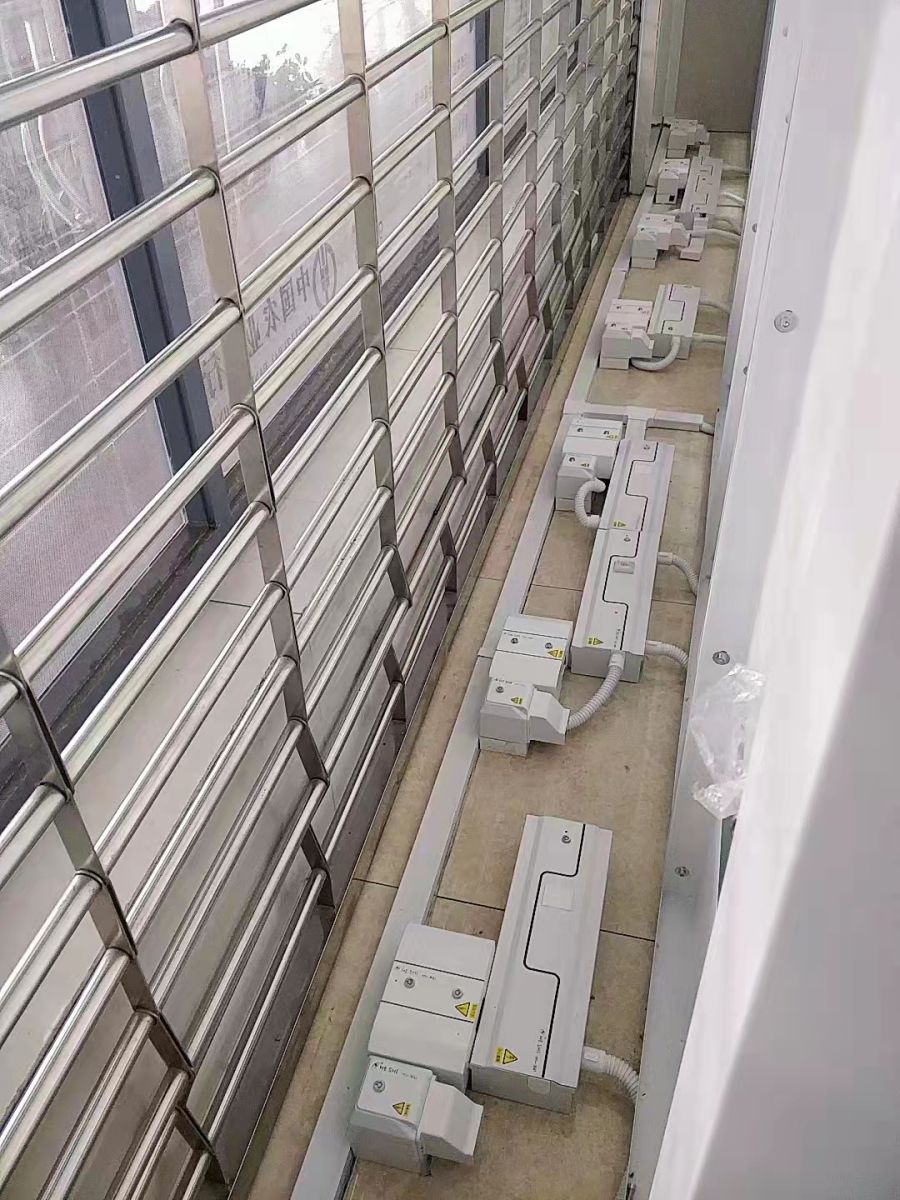

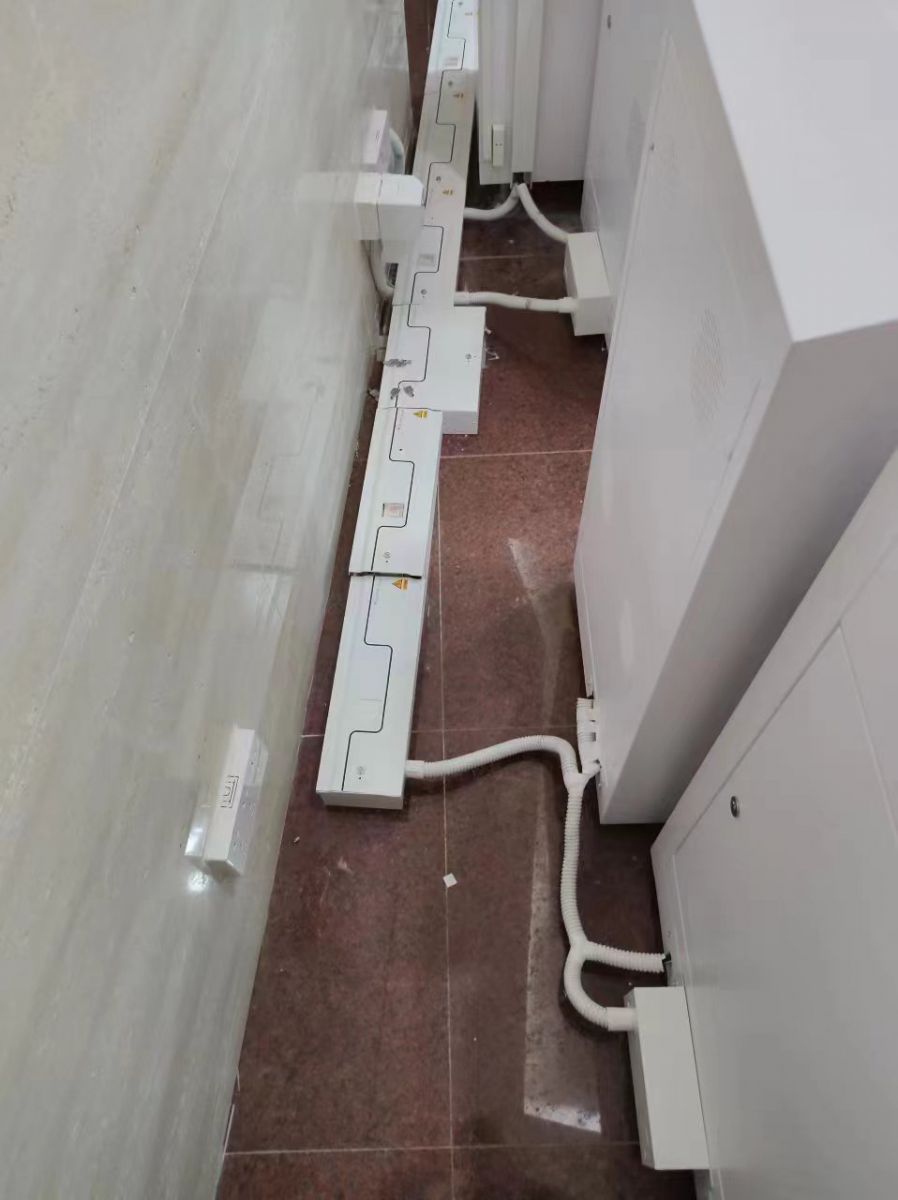

安装效果
